Aisladores
Stock: EN STOCK
Marca(s): Gamma, Insutech

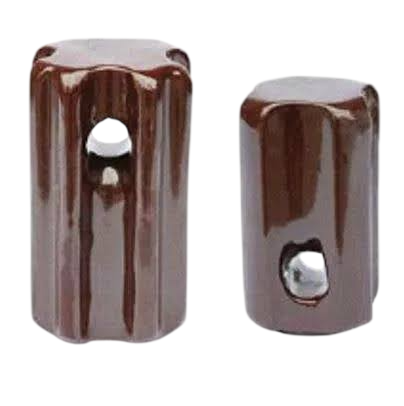

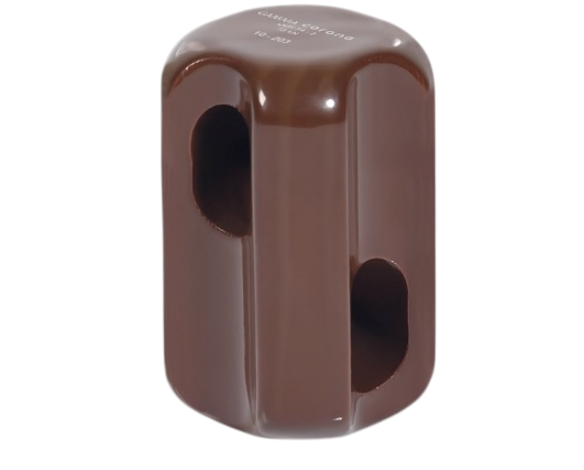

El aislador de tensión de porcelana para viento (retenida) ANSI 54-1 es un aislador tipo tensor diseñado para aislar y separar eléctricamente los vientos o retenidas del poste respecto de las líneas energizadas y de tierra, en redes aéreas de distribución. Pertenece a la serie ANSI 54, un tipo de aislador para cables de sujeción (retenidas) usado en líneas aéreas de distribución y transmisión, que proporciona soporte mecánico fiable y aislamiento eléctrico a los vientos en postes y torres. Está fabricado en porcelana de alta resistencia mediante proceso húmedo, con superficie vitrificada lisa y de color marrón, según norma ANSI, lo que garantiza excelente resistencia mecánica y dieléctrica, buen desempeño frente a la contaminación ambiental y larga vida útil a la intemperie. Su diseño de doble orificio perpendicular permite entrelazar el cable de retenida de forma segura, manteniendo la tensión mecánica del sistema.

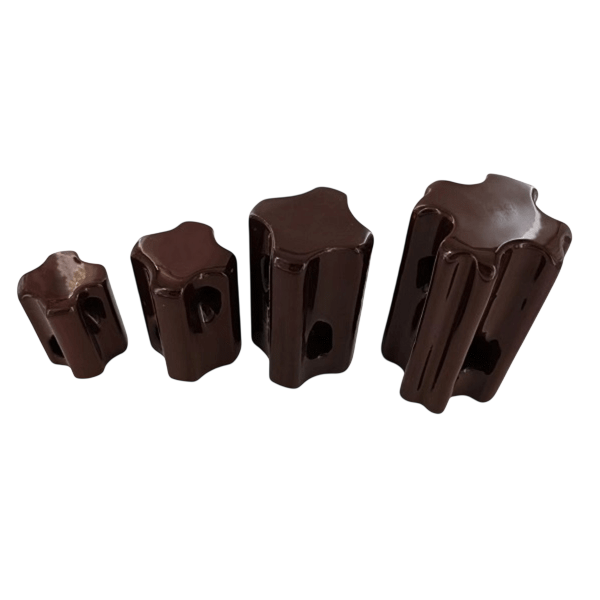

Modelos disponibles (serie ANSI 54):
Datos técnicos (modelo 54-1):
El aislador de retenida, también llamado aislador de viento o tensor, cumple una función de seguridad muy importante en las estructuras de los postes. La retenida (o "viento") es el cable de acero que se ancla al suelo para dar estabilidad al poste frente a la tensión de las líneas; el problema es que ese cable de acero podría, ante una falla, quedar energizado y transmitir la tensión hasta el nivel del suelo, donde puede tocarlo una persona.
El aislador 54-1 se instala intercalado en el cable de retenida, partiéndolo en dos tramos eléctricamente separados. Así, aunque la parte superior del cable llegara a energizarse, el aislador impide que esa tensión baje hasta el tramo cercano al suelo, protegiendo a las personas y animales que puedan estar cerca.
Fabricado en porcelana vitrificada de alta resistencia, soporta las cargas mecánicas de tracción de la retenida y resiste la intemperie durante años. Su diseño de doble orificio perpendicular permite entrelazar el cable de acero de forma segura, manteniendo la continuidad mecánica de la retenida mientras corta la continuidad eléctrica.
Recomendación de compra: el aislador de retenida se instala junto con el cable de acero galvanizado, la varilla de anclaje, el guardacabo y el perno angular que forman el conjunto de la retenida. Elige el modelo de la serie ANSI 54 según la tensión de la línea y la carga mecánica requerida (el 54-1 para baja tensión, modelos superiores para media tensión).
