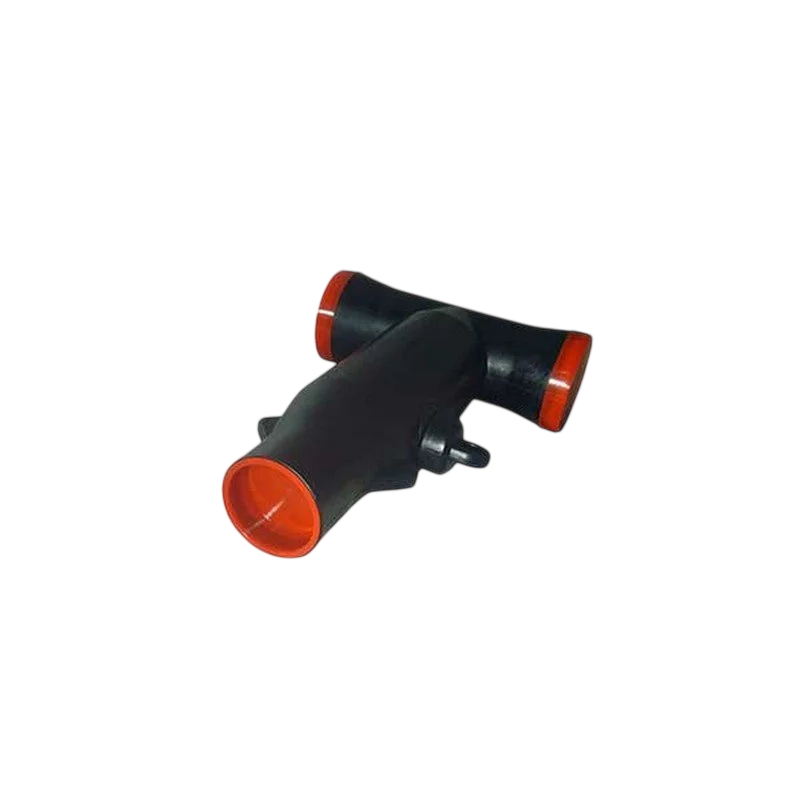

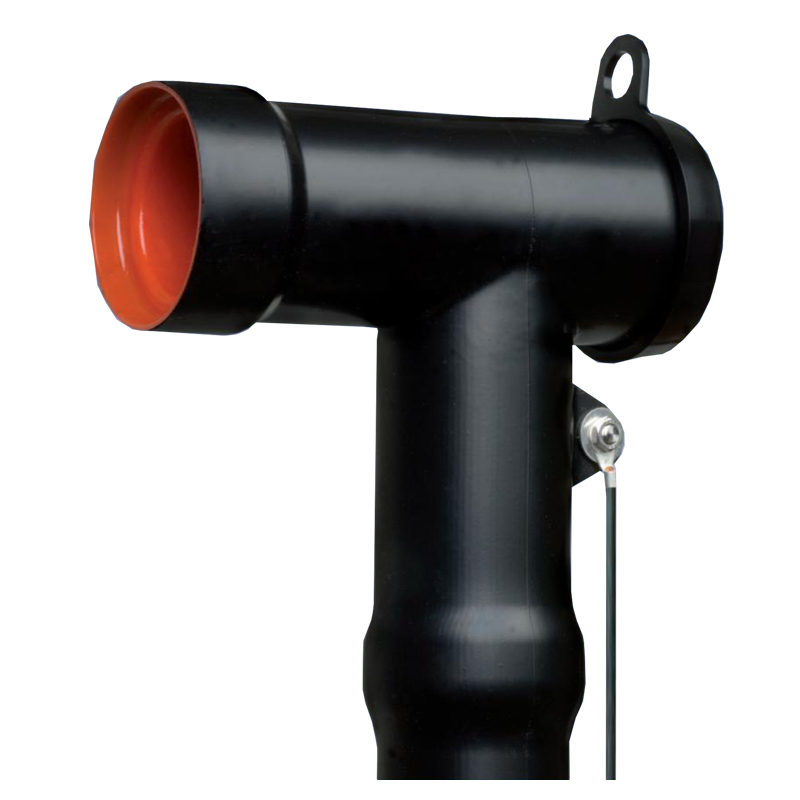

Los conectores separables apantallados Raychem RSTI-58 están diseñados para conectar cables poliméricos de uno y tres núcleos a tableros de distribución aislados en gas de media tensión, utilizando casquillos tipo "C" (EN50180/EN50181) especificados para 630/1250 A hasta 24 kV. Fabricados con caucho de silicona altamente modificado y protegidos por una pantalla conductora exterior de pared delgada conectada a tierra, los conectores codo aislados Raychem RSTI-58 son igualmente adecuados para instalación en interiores y exteriores. El diseño, que admite una amplia gama de aplicaciones, incorpora un cuerpo y adaptadores de cono de tensión para cubrir todas las secciones transversales de 25 a 300 mm². Las dimensiones generales reducidas están diseñadas para ocupar un espacio mínimo en la caja de terminales.

Modelos disponibles (Al o Cu):

• RSTI-5851 — Ø aislamiento 12,7 mm | 35 - 95 mm²
• RSTI-5852 — Ø aislamiento 12,7 mm | 95 - 120 mm²
• RSTI-5853 — Ø aislamiento 17,0 mm | 95 - 240 mm²
• RSTI-5854 — Ø aislamiento 21,2 mm | 150 - 240 mm²
• RSTI-5855 — Ø aislamiento 21,2 mm | 185 - 300 mm²

Datos técnicos:

• Tensión máxima del sistema: 24 kV
• Corriente continua: 800 A
• Nivel de impulso básico: 150 kV
• Rango de diámetro de aislamiento: 12,7 - 34,6 mm
• Norma: CENELEC HD 629.1 S2, BS, VDE
