Materiales puesta a tierra
Stock: EN STOCK
Marca(s): TIERRAGEL
Compuesto químico electrolítico en presentación de dosis, formulado para reducir la resistencia de puesta a tierra en terrenos de alta resistividad. Al disolverse e hidratarse forma un gel conductivo que envuelve el electrodo, elimina los vacíos de aire del relleno y establece un contacto eléctrico continuo entre la varilla y el terreno circundante.
Su característica diferencial es la formulación anticorrosiva. A diferencia de los tratamientos con sal industrial, no ataca el cobre de la varilla ni el bronce de los conectores, por lo que preserva la vida útil del electrodo y evita el aumento progresivo de resistencia por deterioro de las conexiones.
La alta estabilidad de la formulación significa que el gel retiene humedad y no se lixivia con facilidad ante las lluvias o el riego, sosteniendo el valor de resistencia medido durante períodos prolongados. Esto es determinante en instalaciones que deben mantener protocolo de medición vigente y evitar reprocesos de mantenimiento.
Presentación

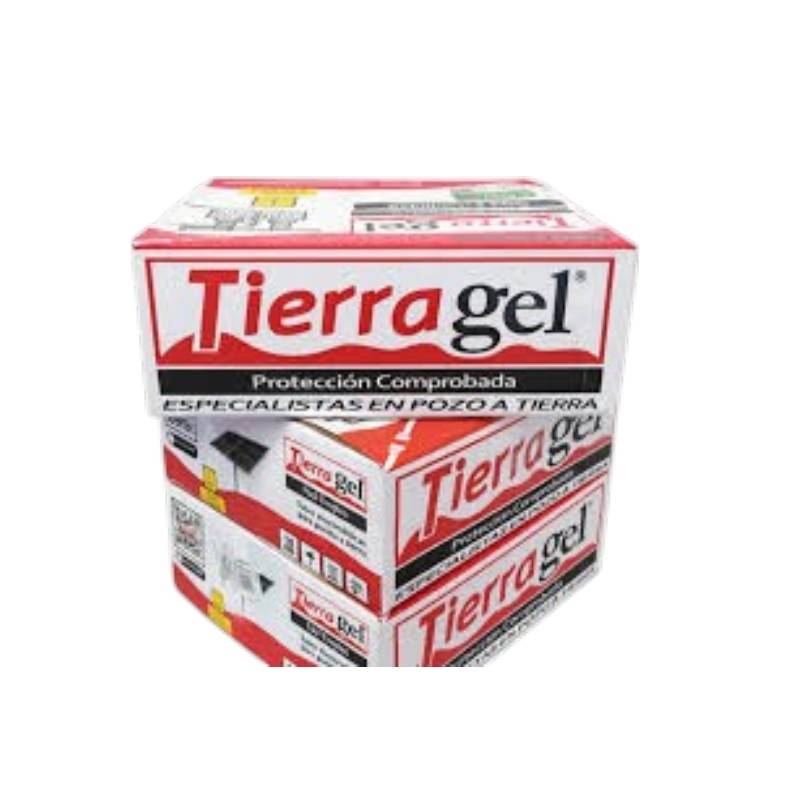

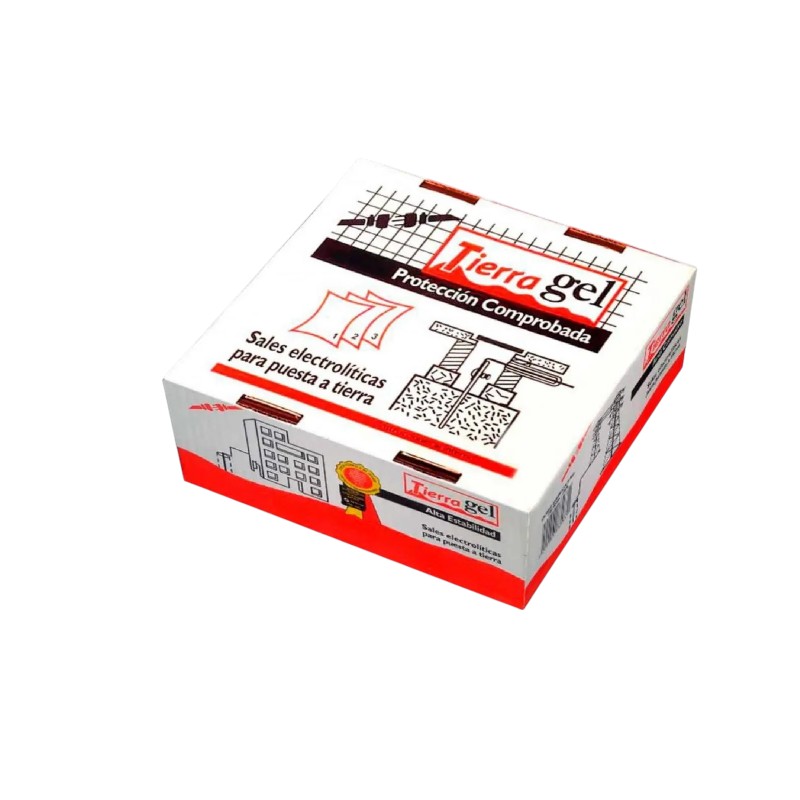

Caja con dosis en bolsas separadas, para el tratamiento de un pozo a tierra vertical estándar. Cada componente se disuelve en agua por separado y se vacía en el pozo de forma alternada durante el relleno.
Aplicación por tipo de terreno
Terreno arenoso o pedregoso de alta resistividad. Es donde el gel entrega su mayor beneficio, al ocupar los vacíos entre partículas gruesas que impiden el contacto eléctrico del electrodo.
Terreno rocoso con excavación limitada. Permite alcanzar valores normativos donde no es posible profundizar el electrodo lo suficiente ni ampliar el diámetro del pozo.
Terreno arcilloso de resistividad media. Actúa como estabilizador de humedad y sostiene el valor de resistencia durante los meses de estiaje.
Suelo salino o costero. Sustituye a los tratamientos con sal, que en estos terrenos aceleran la corrosión de las conexiones metálicas.
Aplicación por tipo de sistema
Pozo a tierra de protección de personas en viviendas, edificios multifamiliares y locales comerciales. Pozo a tierra de equipos sensibles en data centers, salas de cómputo, equipamiento médico y control industrial. Sistemas de protección contra descargas atmosféricas y bajantes de pararrayos. Mallas de puesta a tierra en subestaciones, plantas industriales, minería y agroindustria.
Procedimiento de aplicación
Excave el pozo dejando un anillo de relleno alrededor del electrodo, típicamente de 60 a 80 cm de diámetro. Instale la varilla de cobre centrada y ejecute la conexión del conductor con conector de bronce o soldadura exotérmica.
Disuelva cada componente en un recipiente separado con agua limpia, removiendo hasta obtener una solución homogénea. No mezcle los componentes entre sí en el mismo balde: la reacción debe producirse dentro del pozo, en contacto con el terreno.
Vacíe las soluciones de forma alternada, intercalando capas de tierra de cultivo cernida y compactando ligeramente cada capa. El objetivo es que el gel se forme distribuido en todo el volumen de relleno, no concentrado en un solo punto.
Deje reposar el pozo entre 24 y 48 horas antes de medir. Una medición inmediata arroja valores que no representan el desempeño real del sistema una vez estabilizado el gel.
Rendimiento referencial
Una caja trata un pozo vertical estándar de 2.40 metros. En terrenos de resistividad muy alta, en pozos de mayor diámetro o cuando se requiere alcanzar valores exigentes para equipos sensibles, puede ser necesaria una segunda dosis o la combinación con bentonita sódica.
Gel químico, bentonita o sal
El gel químico entrega la mayor reducción de resistencia por unidad de volumen y el tiempo de aplicación más corto. Es la opción indicada cuando el terreno es difícil, cuando el plazo de obra es ajustado o cuando se protege equipamiento de alto valor.
La bentonita sódica es más económica por pozo y también es no corrosiva, pero requiere mayor volumen de material y su reducción de resistencia es menor en terrenos muy resistivos.
Las mezclas con sal industrial reducen la resistencia de forma rápida y barata, pero se lixivian con las lluvias y corroen el cobre y los conectores, obligando a mantenimiento frecuente y a reposición del electrodo en el mediano plazo.
Materiales complementarios del pozo
Varilla de cobre o copperweld de 5/8 pulgada por 2.40 metros, conductor de cobre desnudo de 25 o 35 mm², conector tipo AB o cruz de bronce, caja de registro de concreto o polipropileno y tierra de cultivo cernida.
Suministramos el pozo a tierra completo en un solo despacho, lo que evita quiebres de material a media instalación.
Medición y protocolo
El Código Nacional de Electricidad y la R.M. 214-2011-MEM/DM exigen la medición periódica de la resistencia y la emisión del protocolo correspondiente. Ejecutamos instalación de pozos a tierra, medición con telurómetro y entrega de protocolo firmado por ingeniero electricista colegiado, tanto para obra nueva como para regularización de instalaciones existentes.
