Terminaciones - Empalmes B.T Y MT
Stock: EN STOCK

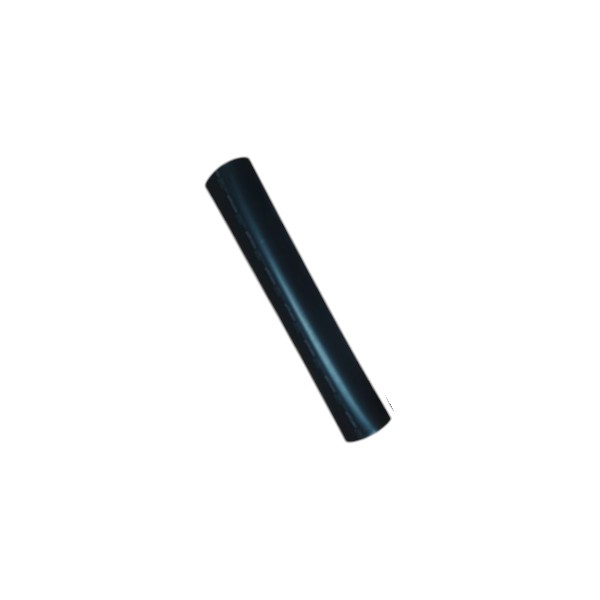

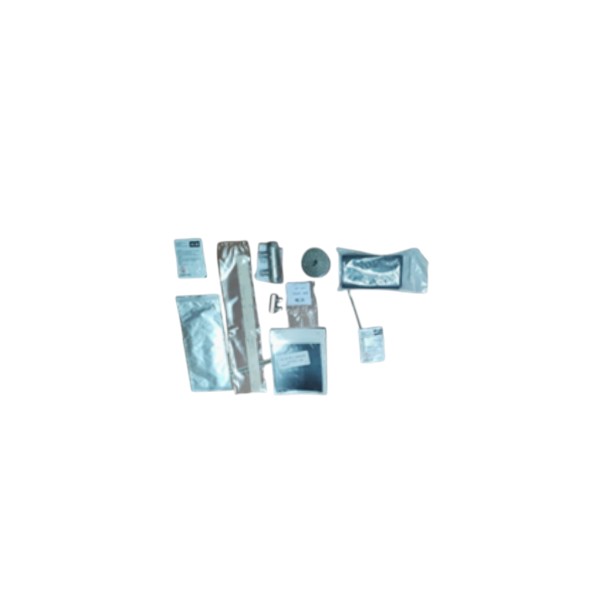

El empalme termocontraíble para cable NA2XY de media tensión es un kit de unión (empalme recto) diseñado para conectar de forma segura y permanente dos secciones de cable polimérico de media tensión, como el NA2XY (conductor de aluminio, aislamiento XLPE, con pantalla). Restaura por completo todas las capas del cable original (conductor, aislamiento, pantalla semiconductora, pantalla metálica y cubierta exterior), garantizando la continuidad eléctrica y un sellado 100% hermético contra la humedad. Utiliza tecnología termocontraíble de polímero reticulado con adhesivo termofusible que rellena las irregularidades y crea una barrera continua contra el agua, el polvo y los agentes químicos. El kit incluye el conector mecánico de perno de corte (shear bolt) que asegura el par de apriete correcto sin herramientas especiales, la malla de continuidad de pantalla, los tubos telescópicos aislantes y semiconductores, y los mastic de control de esfuerzo eléctrico y de estanqueidad. Es apto para instalaciones subterráneas, en ductos, directamente enterradas e incluso bajo agua, y puede energizarse inmediatamente después de instalado. Cumple con las normas IEEE 404, IEC 60502-4, CENELEC HD 629 y VDE 0278.
Modelos disponibles (por tensión / sección):
Datos técnicos:
El empalme de media tensión es el accesorio que permite unir dos tramos de cable en una misma línea. Se utiliza cuando un cable no alcanza toda la longitud del recorrido, cuando hay que reparar un tramo dañado, o cuando se conecta una extensión de red. A diferencia de la terminación —que remata el extremo del cable donde se conecta a un equipo—, el empalme conecta cable con cable en el medio del recorrido.
Realizar un empalme correcto es crítico: hay que reconstruir en el punto de unión todas las capas que trae el cable de fábrica (el conductor, el aislamiento, las pantallas y la cubierta). El empalme termocontraíble Raychem hace exactamente eso: sus tubos, al calentarse con soplete, se contraen capa por capa restaurando el cable y sellándolo herméticamente, mientras el conector de perno de corte asegura una unión mecánica y eléctrica confiable del conductor de aluminio.
Como puede instalarse enterrado, en ductos o incluso bajo agua y energizarse de inmediato, es la solución estándar para las redes subterráneas de distribución.
Recomendación de compra: elige el empalme según la tensión (kV), la sección del cable (mm²) y el material del conductor (el NA2XY es de aluminio). Verifica que el rango del kit cubra tu calibre. Se instala junto con las herramientas básicas y el soplete; no requiere prensas ni remachadoras.
