Kit de Terminación Termocontraíble Raychem HVT – Suministro Completo por Fase

Kit integral de TE Connectivity para terminar cables de media tensión con aislamiento seco XLPE o EPR. Cada kit se suministra listo para instalar, sin necesidad de comprar componentes por separado ni preparar resinas en obra.

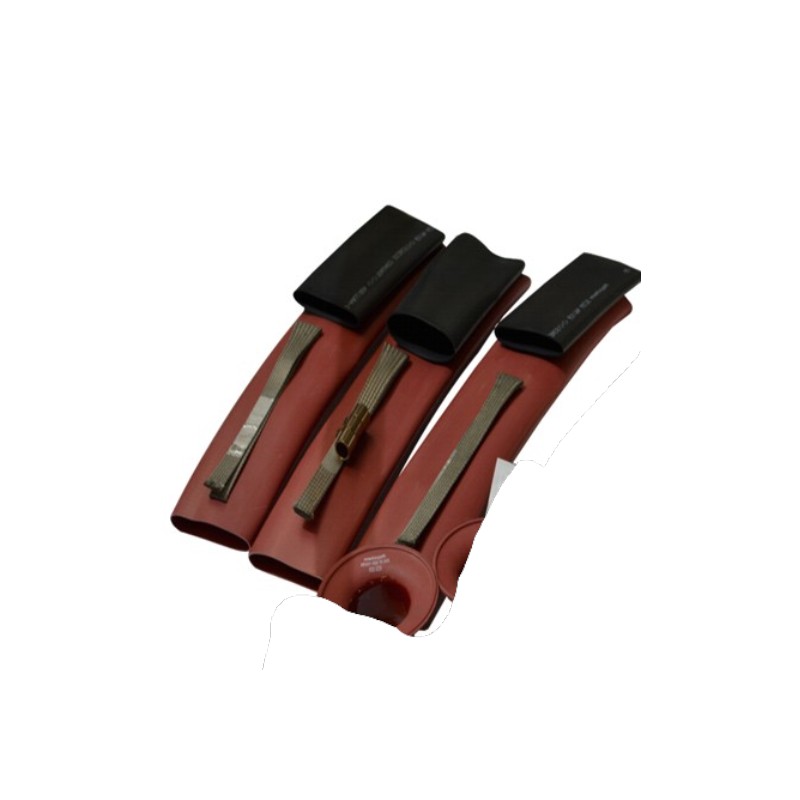

Qué incluye el kit

Tubo de control de esfuerzos, que redistribuye el campo eléctrico en el corte de la pantalla semiconductora y evita la concentración de gradiente que origina la falla del extremo del cable.

Tubo aislante antitracking, retardante de llama y resistente a UV, humedad y contaminación salina.

Faldones antitracking para aplicación exterior, que aumentan la línea de fuga y evitan el arco superficial en ambientes húmedos o con depósito de polvo y sales.

Conductor trenzado de puesta a tierra con resorte de constricción o cinta de cobre para la continuidad de pantalla.

Tubos sellantes, mástico y cintas de relleno para la estanqueidad del extremo del cable.

Instructivo de instalación paso a paso del fabricante.

Configuraciones de kit disponibles

Kit unipolar. Termina una fase. Se solicitan tres unidades por punto trifásico. Uso típico: cables unipolares en ducto o bandeja, la configuración más frecuente en redes de 22.9 kV.

Kit tripolar. Termina las tres fases de un cable tripolar, incluyendo el reparto o guante de separación. Uso típico: cables tripolares en instalaciones industriales y acometidas antiguas.

Kit interior. Sin faldones o con faldones reducidos. Uso típico: celdas metalclad, tableros de MT, salas eléctricas y bóvedas de subestación.

Kit exterior. Con faldones completos para intemperie. Uso típico: subida a poste, subestaciones aéreas biposte y transición de red subterránea a aérea.

Rangos de selección

Clase 12 kV, para redes de 10 kV y 13.2 kV. Uso típico: edificios, retail y plantas industriales de baja densidad de carga.

Clase 24 kV, el estándar peruano para la red de 22.9 kV. Uso típico: subestaciones compactas y convencionales, condominios, centros comerciales, hospitales y data centers.

Clase 36 kV, para sistemas de 33 kV. Uso típico: minería, agroindustria, plantas de proceso y alimentadores de gran longitud.

Cada clase de tensión se ofrece en varios rangos de sección que cubren de 25 a 630 mm², con pantalla de hilos o cinta de cobre. Un mismo kit abarca un rango de secciones, no una sola medida, lo que reduce el número de códigos a mantener en almacén.
