Plataforma de Concreto Armado para Subestación Aérea

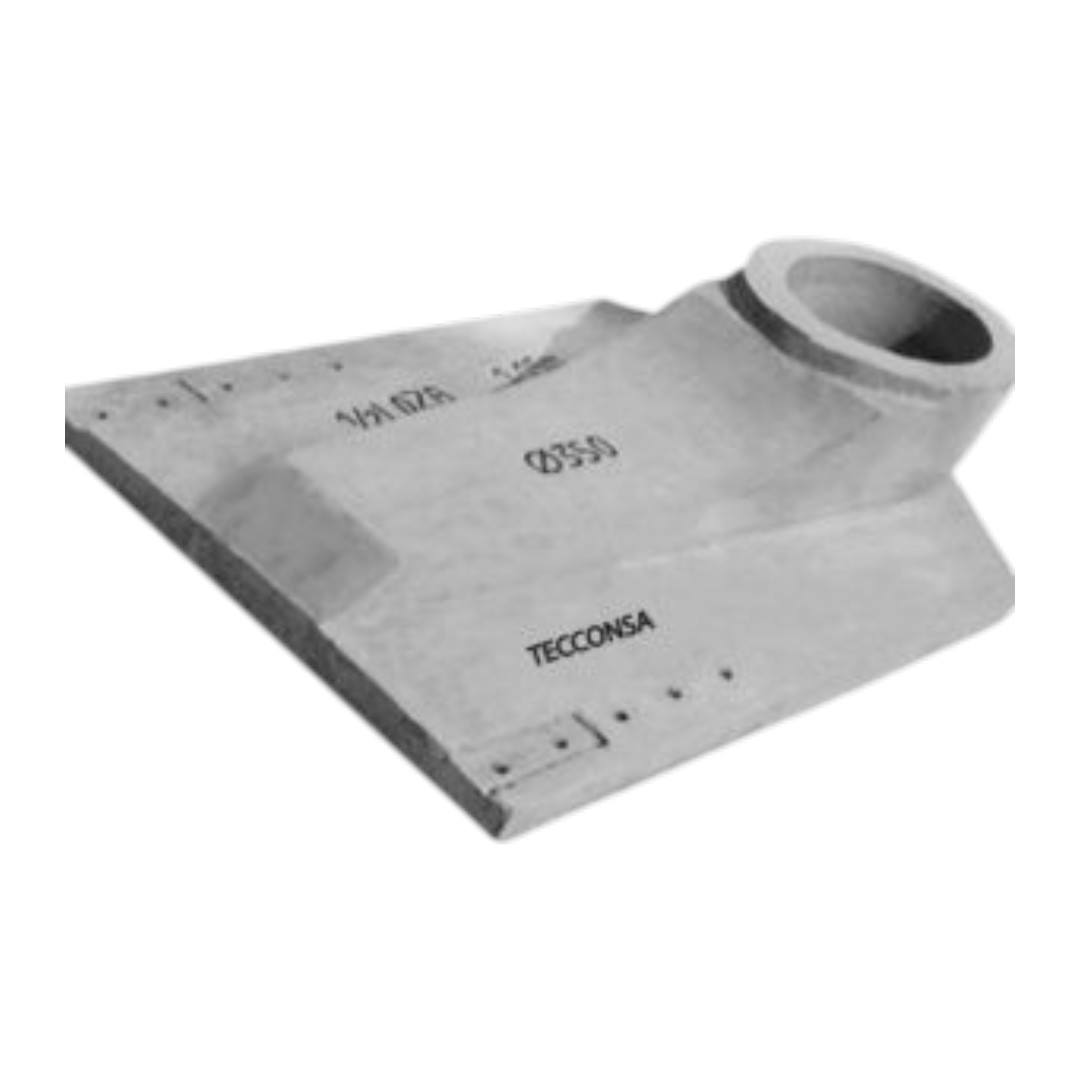

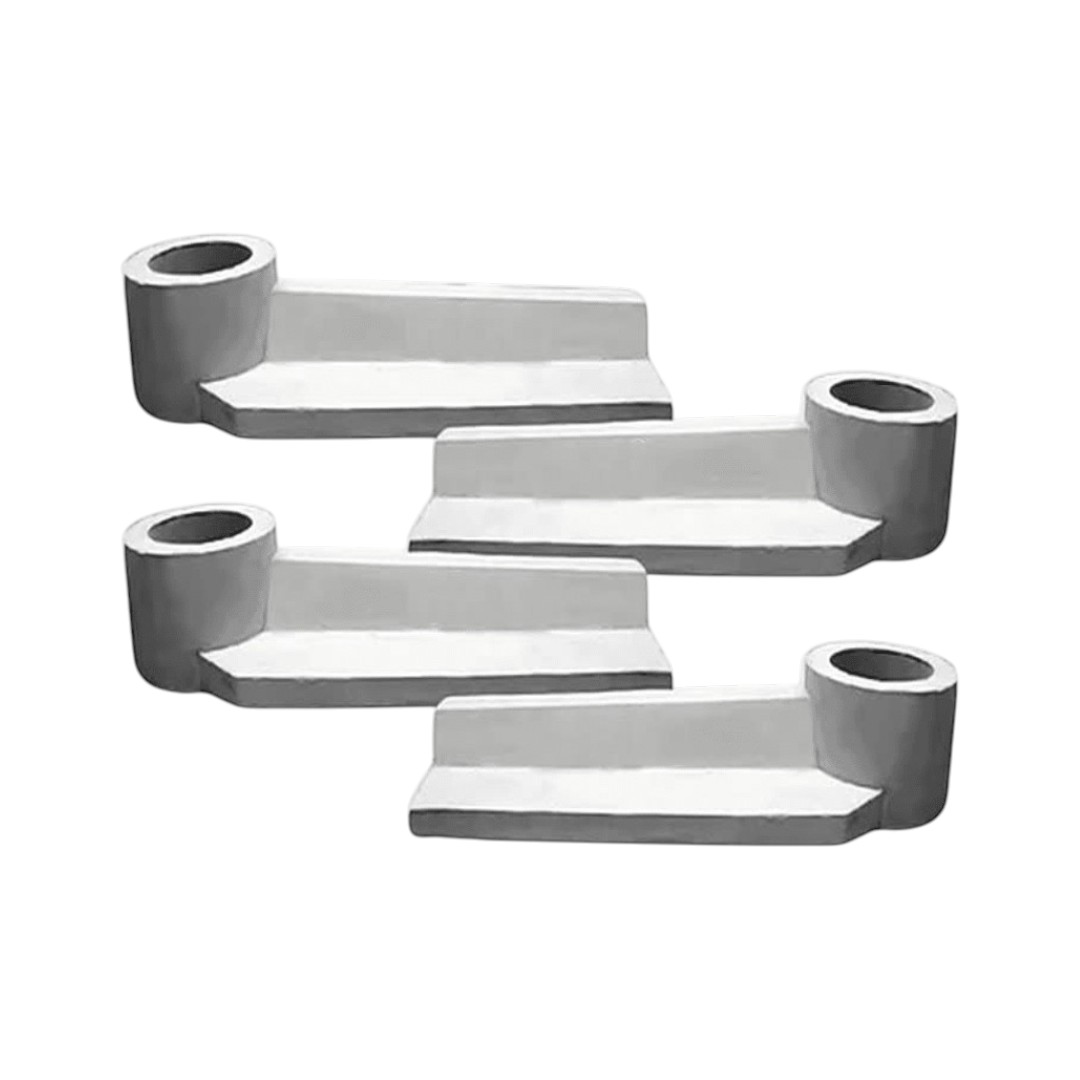

Elemento prefabricado de concreto armado con orificio pasante central, diseñado para calzar sobre el poste y conformar la base de apoyo del transformador y de los equipos de una subestación aérea monoposte. Transmite el peso del equipo directamente al eje del poste, evitando la excentricidad de carga que generan los soportes montados en voladizo.
Fabricada en concreto vibrado de alta resistencia con armadura de acero corrugado, y con la cara superior conformada como superficie de apoyo plana y nivelada. El orificio central está dimensionado para asentar sobre la sección troncocónica del poste a la altura de montaje prevista, quedando bloqueada por la propia conicidad del elemento sin necesidad de estructura adicional de sostenimiento.
Frente a los soportes metálicos de transformador, no requiere galvanizado, pintura ni verificación periódica de corrosión, lo que la hace especialmente conveniente en zonas costeras y ambientes salinos donde el acero exige mantenimiento recurrente. Su vida útil es equivalente a la del poste que la soporta.
Configuraciones de aplicación
Plataforma simple. Una unidad como base directa del transformador. Uso típico: subestaciones aéreas monoposte de baja potencia, del tipo empleado en electrificación rural, acometidas y suministros individuales.
Plataforma con soporte complementario. Combinada con estructura metálica de retención o abrazadera de seguridad. Uso típico: subestaciones aéreas monoposte de potencia media, donde el proyecto exige elemento de sujeción adicional del transformador.
Montaje de equipos auxiliares. Base de apoyo para seccionadores tipo cut out, pararrayos, tableros de distribución y equipos de medición sobre la misma estructura.
Aplicación por tipo de proyecto
Electrificación rural. Es la aplicación más frecuente. Subestaciones aéreas monoposte de baja potencia en redes de 10 kV y 22.9 kV, donde se privilegia la solución económica y sin mantenimiento.
Habilitaciones urbanas e inmobiliarias. Subestaciones de suministro para condominios, urbanizaciones y proyectos residenciales conectados a red aérea.
Instalaciones agroindustriales. Suministro a pozos de bombeo, sistemas de riego, plantas de empaque y zonas de proceso con acometida aérea.
Suministros industriales y comerciales. Subestaciones aéreas de servicio para locales, almacenes, plantas y obras con conexión provisional o definitiva desde red de media tensión.
Suministro con despacho a nivel nacional desde Lima.
Datos necesarios para cotizar
Diámetro del poste en el punto de montaje, dato indispensable para que el orificio calce correctamente. Potencia del transformador en kVA y su peso. Longitud del poste y altura prevista de montaje. Cantidad de unidades. Si la subestación es monoposte o biposte.
El diámetro es el dato que más errores genera en obra. El poste es troncocónico, de modo que su diámetro varía con la altura: una plataforma que calza a nueve metros no calza a siete. Verifique el diámetro exacto a la cota de montaje del proyecto antes de solicitar.
Plataforma de concreto o soporte metálico
La plataforma de concreto no requiere mantenimiento, no se corroe y resuelve el montaje con un solo elemento. Su limitación es el peso durante el izaje y la imposibilidad de ajustar la cota una vez asentada.
El soporte metálico galvanizado es más liviano, permite regulación de altura y admite mayores potencias con menor sección, pero exige verificación periódica del galvanizado en ambiente salino y representa un costo recurrente de mantenimiento en zona costera.
Para subestaciones de potencia elevada, la solución habitual es la estructura biposte con vigas metálicas, donde la plataforma de concreto ya no aplica.
Montaje
La plataforma se ensarta desde la punta del poste antes del izaje, o se coloca con equipo de elevación una vez el poste está instalado. La primera opción es la más segura y rápida, pero exige planificar la secuencia de montaje desde el inicio.
Verifique que la superficie superior quede a nivel antes de asentar el transformador. Un desnivel transmite esfuerzo desigual a los apoyos del equipo y compromete la fijación.
Respete siempre las distancias mínimas de seguridad del Código Nacional de Electricidad entre las partes energizadas, el nivel de piso terminado y las edificaciones adyacentes.
Materiales complementarios de la subestación aérea
Suministramos transformadores de distribución, seccionadores tipo cut out con portafusibles, pararrayos de óxido de zinc, aisladores tipo pin y poliméricos, crucetas y ménsulas, abrazaderas y herrajes galvanizados, conductores de media y baja tensión, tablero de distribución y kit completo de puesta a tierra de la subestación.
